一、用途特点

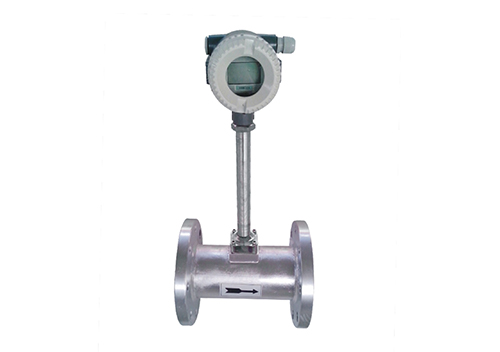

涡街流量计，主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力损失小，量程范围广，测量精度良好；测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，运行可靠性较好、维护量小，仪表参数可长期保持稳定。本仪表采用压电应力式传感器，可在 -25℃~+320℃的工作温度范围内工作。
二、主要技术参数（见表 1）
三、涡街传感器结构及尺寸
外形尺寸示意图
外形尺寸
1. 上表所有数据仅基于标准型传感器。
2. 对于口径较小的传感器，表头的尺寸可能大于传感器的尺寸。
3. 其他未列出的压力等级，尺寸可能会不同。
四、涡街的使用方法
1、功能：
（1）0.8～3KHz 等精度测频；
（2）4～20mA 输出；
（3）上下限报警输出，其监控的参数、高低报警和电平输出方式可根据需要设置；
（4）三路 12 位 AD 输入（温度、压力、电池电压）；
（5）支持 0～1000Hz 频率输出；
（6）累积流量可记录。
（7）整机平均功耗 450μA。
2、接线图：
（1）跳线版
（2）拨码版
（3）接线端子含义如下：
（4） 跳线 (拨码) 图
（5）接线示意图
五、安装注意事项
涡街流量计对管道流速分布畸变、旋转流和流动脉动较为敏感，因此，需重视现场管道安装条件，遵照厂家使用说明书要求执行。涡街流量计可安装在室内或室外。若安装于地下井、存在水淹风险，应选用潜水型传感器。
传感器可水平、垂直或倾斜安装于管道上；测量液体、气体时，为避免气泡、液滴干扰，需留意安装位置，详见图 1。
涡街流量计上下游需保证规定长度的直管段，详见图 2。各类资料直管段数据存在差异，原因在于旋涡发生体尚未完全标准化，外形尺寸带来的影响仍有待验证；各类阻流件对应的直管段试验研究尚不充分，对比节流式差压流量计，相关研究仍处在发展阶段。
图 2 涡街流量计上下游直管长度要求
（a）一个 90° 弯头；（b）同心扩管；（c）同心收缩全开阀门；（d）不同平面两个 90° 弯头；（e）调节阀半开阀门；（f）同一平面两个 90° 弯头
传感器与管道连接见图 3，对接注意事项：
上下游配管内径 D 与传感器内径 D′满足：0.95D≤D′≤1.1D；
配管与传感器保持同心，同轴度参照原厂规范；
密封垫不得凸入管道内部，密封垫内径可比传感器内径大 1～2mm；
如需断流检修、清洗传感器，建议增设旁通管道，见图 4。
外部振动是涡街流量计现场安装重点关注问题：选型布管阶段尽量远离振动源；小口径管路可选用弹性软管连接；增设管道支撑也是有效的减振方案，支撑方式参考图 5。
电气安装：传感器与转换器之间使用屏蔽电缆或低噪声电缆连接，布线长度不超过说明书限值；线缆远离大功率动力电缆，建议采用独立金属套管防护；遵循一点接地原则，接地电阻小于 10Ω。整体型、分离型均在传感器侧接地，转换器外壳与传感器共地。配套温压补偿组件的安装位置见图 6。
六、隔爆型产品安装使用注意事项
1、产品外壳设有接线端子，使用时可靠接地，不可与强电系统保护接地共用。
2、安装现场不得存在可腐蚀铝合金的有害气体。
3、现场安装、维护遵循警示要求：存在爆炸性气体环境时禁止开盖。
4、检修、更换电池须在安全场所开展；确认现场无可燃性气体后方可作业。
5、安装、使用、维护需同时遵守 GB3836.1-2010、GB3836.2-2010 防爆标准、GB50058-92《爆炸危险环境电力装置设计规范》及爆炸危险场所电气相关规程要求。
6、外接电源或外接信号时，电缆选用橡胶电缆，外径 φ8～φ8.5；无外接电源、外接信号时，电缆引出孔使用盲板密封。
7、隔爆型适用于 Ⅱ 类 C 级 T4 可燃性气体，1 区及以下危险场所。
七、使用注意事项
（1）现场安装、维护遵守警示要求：存在爆炸性气体时禁止开盖，开盖前切断外部供电。
（2）安装完成、通电通流前检查：
a. 主管、旁通管法兰、阀门、测压孔、测温孔及各接头无渗漏；
b. 管道振动符合说明书规定；
c. 传感器安装到位，电气接线连接可靠。
（3）接通电源静态调试
通电不通流工况下，转换器应无输出，瞬时流量归零，累积流量不发生变动；若异常，排查信号线屏蔽、接地、管道振动干扰。排除上述因素后，可调整转换器电位器，降低放大器增益或提高整形电路触发电平，直至输出归零。
