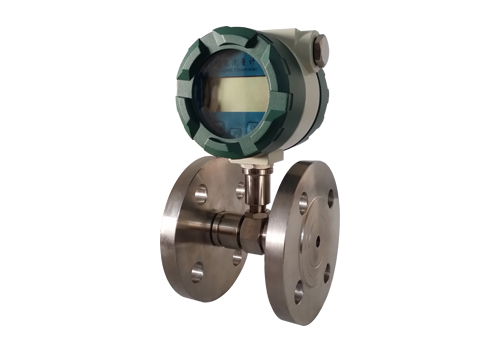

一、仪表简介
液晶显示涡轮流量计属于流量测量仪表，可展示累积流量、瞬时流量以及流量满度百分比。智能表头支持多种流量单位切换：立方米、加仑、升、标准立方米、标准升等；支持设置固定压力、温度参数完成气体补偿，适合压力、温度波动较小的工况，实现固定补偿流量积算。
液晶显示涡轮流量计为新一代涡轮流量仪表，结构简易轻巧，测量精度良好、重复性佳、响应灵敏，安装维护便捷。多用于密闭管道内液体计量，适用介质要求：对不锈钢 1Cr18Ni9Ti、2Cr13、刚玉 Al₂O₃、硬质合金无腐蚀，不含纤维、固体颗粒杂质，工况运动粘度小于\(5×10^{-6}m^2/s\)；介质运动粘度大于该数值时，流量计需经过实液标定后方可使用。配套多功能显示仪表，可实现定量控制、超量报警等功能。
二、工作原理
流体流经液晶显示涡轮流量计传感器壳体，叶轮叶片与流向形成特定夹角，流体推力带动叶片旋转，克服摩擦力与流体阻力后达到转速平衡；在规定工况下，叶轮转速与流体流速成正比。叶片具备导磁性，处于磁钢与线圈组成的检测器磁场内，旋转叶片切割磁力线，周期性改变线圈磁通量，在线圈两端感应出电脉冲信号。信号经放大整形后输出规整矩形脉冲波，远传至显示仪表，计算展示瞬时流量与累积总量。
在规定流量区间内，脉冲频率 f 与瞬时流量 Q 成正比，流量计算公式：
\(Q=3600×f/k\)
式中：
f—— 脉冲频率 [Hz]；
k—— 传感器仪表系数 [1/m³]，标注于检定证书；
Q—— 工况下流体瞬时流量 [m³/h]；
3600—— 单位换算系数。
每台传感器仪表系数由厂家标注在检定证书，将 k 值录入配套显示仪表，即可读取瞬时流量与累积总量。
三、应用范围
液晶显示涡轮流量计广泛应用于石油、化工、冶金、供水、造纸、食品等行业，用于密闭管道内无腐蚀、无纤维及固体颗粒杂质的液体计量；配套多功能显示仪表，可实现自动定量控制、超量报警。
四、优势
1、传感器采用硬质合金轴承止推结构，保障测量精度，提升耐磨性能；
2、结构简洁稳固，拆装便捷；
3、测量区间宽，下限流速低；
4、压力损失小，重复性良好，测量精度良好；
5、具备较好的抗电磁干扰与抗振动能力。
五、性能指标
仪表口径：
螺纹连接：DN4、DN6、DN10、DN15、DN20、DN25、DN32、DN40
法兰连接：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200
插入式：DN200 及以上
量程比：1:10、1:15、1:20
仪表材质：304 不锈钢、316L 不锈钢等
介质温度：-20℃～+120℃
环境温度：-10℃～+55℃
相对湿度：5%～95%（原文 5%～9% 疑似笔误，务必核对产品样本）
大气压力：86～106kPa
供电电源：现场显示型，配备内置锂电池
防爆形式：普通非防爆型、防爆型
防护等级：IP65、IP67
